VW T-Roc med Helix SQ oppsett

Når denne bilen kom inn til oss hadde den gått knappe 30mil og kunden hadde før den ble bestilt vært på
besøk hos oss med en identisk lånebil for å sjekke mulighetene for å bygge i denne type bil. Vi ble enige
om at dette var en godt egnet bil for ønsket lydkvalites bygg uten kompromiss. Da valgte vi ett av våre
favoritt merker til slike bilstereo bygg det tyske merket Helix fra Audiotec Fischer.

Produkter brukt er:

• Helix P Six DSP MK2
• Helix P Two
• Helix Q15W
• Helix Director
• Demping fra Ground Zero
• Kabler fra 4Connect
• Helix C63C 3veis komp



Vi starter med tapping av signaler fra den originale headuniten som ligger i hanskerommet.
Bruker Audiotec sitt T-stykke for å slippe kappe original kabler. Det blir lagt opp ny kabelstamme
herfra og bak til DSP forsterker og tilbake med utgangs signal til høyttalere i dører.



Siden det ikke blir montert ny spiller i denne bilen er det greit med ekstra justeringsmuligheter av
Helix P SIX DSP forsterkeren via Helix Director. Som har mulighet for opptil 20stk preset, enkle
EQ justeringer, parring av BT direkte til forsterker osv. Her kappet ut en ny ramme som passer i midtkosollen.



Director montert. For at det skulle bli plass til denne måtte Originale USB kontaktene flyttes.
Så dem sitter nå litt lengre bak i midtkonsollen.



Originale USB flyttet.

35mm2 Kobberkabel fra 4connect koblet på batteri i front med 150amp sikring. Kabel er trekt gjennom
original kabelmuffe som er bak batteri gjennom torpedovegg.



Kabel trekt ved baksete, ser også gulv/sete her er dempet med GZDM 1900MC



Demping av alle dørene gjøres først med 1lag GZDM 3750AB



Lag 2 er GZDM 1900MC

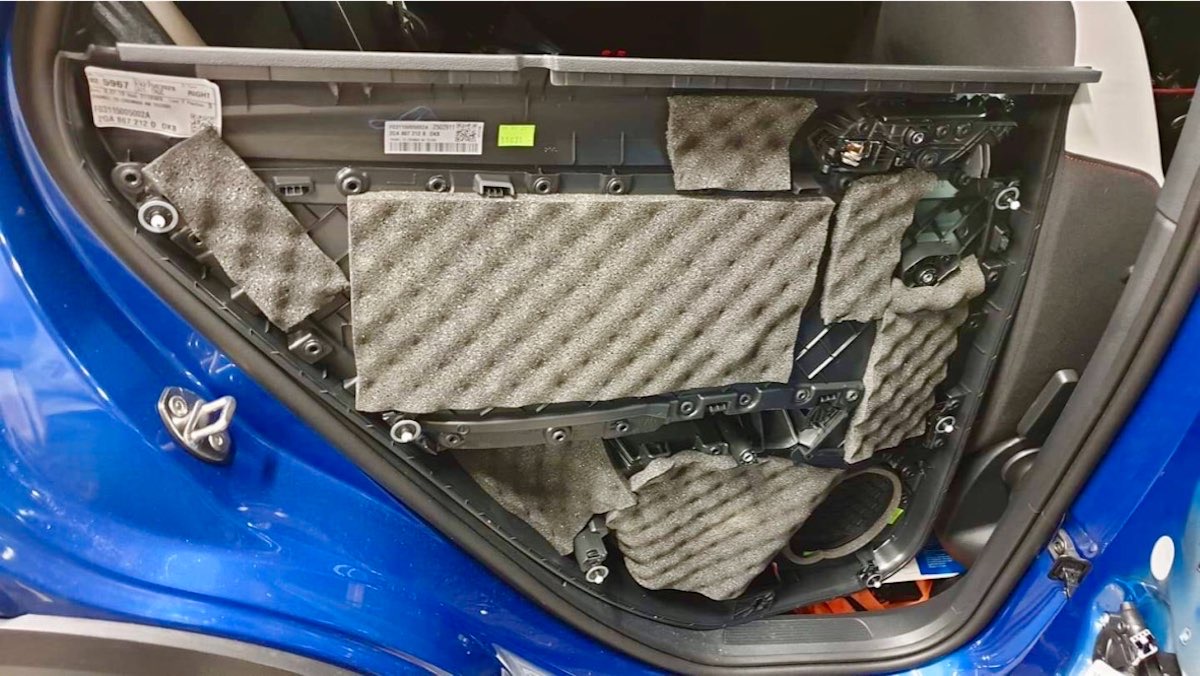

Rett på dørpanelet for å dempe ulyder brukes GZDF 1500SA som holder panelet litt i spenn.



Samme prosess gjøre i dørene fremme.



Her er 6,5" mellomtone montert med nye høyttaleradaptere for VW. Alt kobling er loddet da kabelsko er fyfy..
Enkel demping er gjort for å prøve holde vekten på dørene nede.



Siden det blir montert ett 3veis frontsett i denne. Så skal 3" og diskant plasseres i A-stolpe for å få ett høyt og
bredt lydbilde på dashbordet. Sjekker først hvor god plass det er i stolpene, ønsker få elementene montert så
dypt som mulig for å slippe ha stolper som ser ut som en "vulkan"



Har brukt CNC for å frese ut passende ringer MDF som blir limt fast på ønsket plassering/vinkel.



Originale plastikken inneholder mye olje, så den er mattet godt ned med 120 pussepapir. Har også borret
endel små hull der det skal støpes med Epoxy. Det er så den skal få trekt gjennom og binde fra begge sider.
Når disse stolpene skal på plass i bilen må dem bøyes +at airbag gardin er under disse så dette må sitte godt.
Det er brukt Skummet PVC som er varmet for å lage en form som kan støpes direkte på med
Epoxy/glassballong blanding.



Etter noen timer med pussing er dem klar for å trekkes med vinyl.
